Pramoninio valdymo roboto rankena

Pramoninio valdymo roboto rankena

Detalių
Maksimali apkrova: 80 kg
Maksimalus pasiekiamumo atstumas: 2680 mm
Laisvės laipsnis: 6 ašys
Produktų klasifikatorių
Valdymo robotas
Share to
Siųsti užklausą
Aprašymas
Techniniai parametrai

Produkto pristatymas



Pramoninio valdymo roboto rankena, skirta automatizuotam medžiagų perdavimui

Pramoninio valdymo roboto rankena (CRP-RA27-80) skirta automatizuotam vidutinių ir didelių medžiagų tvarkymui. Dėl savo 2,7 metro pasiekiamumo, didelės naudingosios apkrovos ir vienos konsolės konstrukcijos jis apima daugybę scenarijų, įskaitant pakrovimą ir iškrovimą, transportavimą, rūšiavimą ir surinkimą. Tinka tvarkyti sunkias dalis, dideles dėžes ir kitas medžiagas. Integruoti vamzdynai, anti-interferencinis dizainas ir lanksčios montavimo funkcijos leidžia jį integruoti į kelių įrenginių dirbtuves, subalansuojant tvarkymo efektyvumą ir naudojimo paprastumą, o tai padeda gamybos pramonei pagerinti medžiagų srautų automatizavimą.







CRP pramoninio valdymo roboto rankos privalumai



CRP Industrial Handling Robot Arm apima judesio valdymą, saugos mechanizmus ir integravimo funkcijas, kurios palaiko patikimą veikimą ir pritaikomą automatizavimą pramoninėse valdymo sistemose.

1. Nuoseklios pasirinkimo ir vietos operacijos

Didelis veikimo greitis ir pakartojamas padėties nustatymo tikslumas padeda robotui išlaikyti nuoseklų judėjimą per pasikartojančius pasirinkimo ir padėties ciklus. Tai palaiko tikslų ruošinio išdėstymą ir padeda sumažinti padėties nukrypimus atliekant pasikartojančias tvarkymo užduotis.

2. Speciali avarinio stabdymo grandinės projektavimas

Nepriklausomas avarinio stabdymo skydelis ir dviejų grandinių relės konstrukcija suteikia specialų mechanizmą roboto veikimui sustabdyti avariniu atveju. Ši į saugą orientuota konfigūracija padeda palaikyti kontroliuojamą atsaką į netikėtas situacijas automatinės gamybos metu.

3. Sumažėjęs kabelių susidėvėjimas kartotinio judesio metu

Specializuoti didelio lankstumo kabeliai yra sukurti taip, kad atlaikytų pakartotinį lenkimą ir judėjimą keliomis roboto ašimis. Tai padeda sumažinti nuovargį, atsirandantį dėl nuolatinio veikimo, palaiko ilgesnį kabelio tarnavimo laiką ir mažiau trukdžių atliekant su kabeliu susijusią techninę priežiūrą.

4. Lanksti galutinio efekto konfigūracija

Sumažintas vienos konsolės konstrukcijos gnybtų svoris palaiko lanksčią galinio efekto konfigūraciją. Atsižvelgiant į naudingą apkrovą ir sąsajos suderinamumą, galima pasirinkti skirtingus griebtuvus ir valdymo įrankius, kad būtų galima pritaikyti įvairias ruošinio formas ir sugriebimo reikalavimus.

5. Sutvarkytos pneumatinės ir elektros jungtys

Vidinis kabelių ir oro žarnų vedimas padeda išlaikyti tvarkingas elektros ir pneumatines jungtis roboto judėjimo metu. Tuščiaviduriai skyriai tarp dilbio ir riešo taip pat padeda apriboti linijos įsipainiojimą, sumažina trikdžių riziką ir palengvina ryšio valdymą.

6. Patogus pagalbinės įrangos integravimas

Daugelio naudotojų tvirtinimo platforma leidžia robote sumontuoti suderinamus jutiklius ir padėties nustatymo įrenginius. Tai palaiko pagalbinių komponentų integravimą, skirtą ruošinio aptikimui, padėties nustatymui ir koordinavimui su aplinkine automatikos įranga.

7. Supaprastinta valdymo sistemos konfigūracija

Sutvarkyto linijos maršruto parinkimo ir išplečiamos tvirtinimo sąsajos derinys padeda supaprastinti periferinių komponentų išdėstymą aplink robotą. Sistemos integratoriams tai gali palengvinti jutiklių išdėstymo, pneumatinių jungčių ir pagalbinės įrangos planavimą tvarkant elementų projektavimą.







Techniniai parametrai



Modelis

CRP-RA27-80

Rankos forma

Vertikalios kelios jungtys

Laisvės laipsnis

6 axis

Maksimali naudingoji apkrova

80kg

Maksimali kelionė

1 ašis

-180 laipsnių ~ 180 laipsnių

2 ašis

-160 laipsnių ~ 75 laipsnių

3 ašis

-80 laipsnių ~165 laipsnių

4 ašis

-170 laipsnių ~ 170 laipsnių (su mechaninėmis ribomis)
-170 laipsnių ~ 170 laipsnių (be mechaninių apribojimų)

5 ašis

-125 laipsniai ~125 laipsniai

6 ašis

-360 laipsnių ~ 360 laipsnių

Maksimalus greitis

1 ašis

65 laipsniai / S

2 ašis

62 laipsniai / S

3 ašis

62 laipsniai / S

4 ašis

110 laipsnių / S

5 ašis

90 laipsnių / S

6 ašis

140 laipsnių / S

Leidžiamas sukimo momentas

4 ašis

231N.m

5 ašis

231N.m

6 ašis

135N.m

Leistinas inercijos momentas

4 ašis

27,34 kg.m2

5 ašis

27,34 kg.m2

6 ašis

12,30kg.m2

Roboto kūno svoris

728kg

Maksimalus pasiekiamumo atstumas

2680mm

Pakartotinis padėties nustatymo tikslumas

±0,08 mm

Diegimo režimas

Įžeminimas, montavimas aukštyn kojomis, montavimas prie sienos

Triukšmo lygis

80dB(A)

Kūno sąsaja

Rezervuotas IO

16Pin

Rezervuotos dujos

2*φ12mm

Diegimo aplinka

Aplinkos temperatūra

0-45 laipsnių

Santykinė drėgmė

20 % ~ 80 % RH (be kondensato)

Vibracija

Mažiau nei 0,5 G

Kiti

Robotas turi būti atokiai nuo: degių ar korozinių skysčių ar dujų, elektros trukdžių šaltinių.

IP lygis

Korpusas IP54, riešas IP67

Privalumų savybės

Kompaktiška konstrukcija, didelis greitis, didelis tikslumas, didelis išplečiamumas ir lengvas valdymas

Taikymas

Tvarkymas, surinkimas, ženklinimas, šlifavimas

Elektros spintelės konfigūracija

G15A







Diagrama



Diegimo sąsajos schema



1

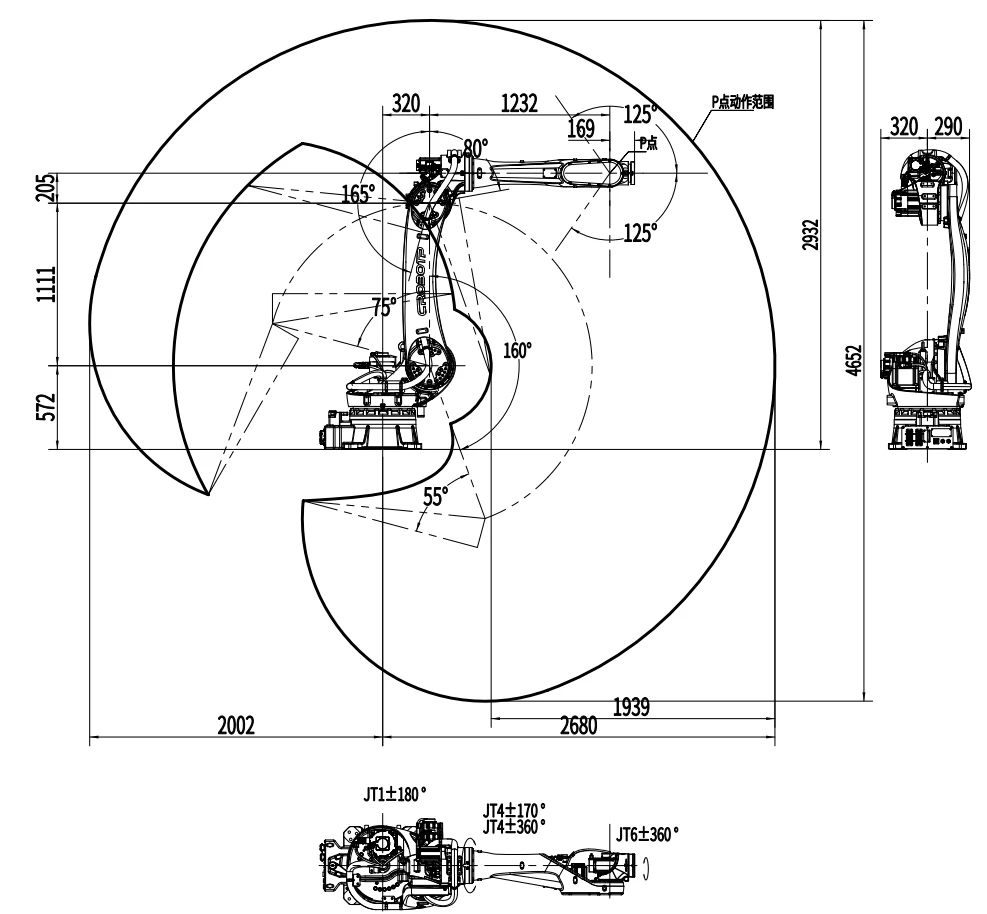

Judėjimo diapazono diagrama



2







Pritaikykite CRP pramoninio valdymo roboto ranką savo projektams



Galime pakoreguoti pagrindines konfigūracijas, kad jos geriau atitiktų jūsų įrengimo sąlygas, valdymo reikalavimus ir projekto specifikacijas.

Sujungimo kabelio ilgis

Standartinis išorinis sujungimo kabelis yra 5 m, galimi 8 m, 10 m ir 15 m variantai. Taip pat gali būti numatyti pasirinktiniai kabelių ilgiai, skirti įvairiems įrangos išdėstymams.

Transformatoriaus galia

Integruotas transformatorius yra 3000 W, 5000 W ir 8000 W konfigūracijų. Kitos transformatoriaus specifikacijos gali būti pateiktos pagal pageidavimą.

Mokyti pakabuką

Rinkitės iš „Model E“ ir „Model C“ mokomų pakabukų pagal pageidaujamą roboto veikimą ir programavimo konfigūraciją.

Išmokykite pakabinamo laido ilgį

Galimi 6 m, 8 m, 10 m, 12 m ir 15 m ilgio kabeliai. Kiti kabelių ilgiai gali būti pritaikyti pagal jūsų montavimo reikalavimus.

Sistemos sąsaja

Sistema gali būti aprūpinta angliška sąsaja naudojant CRP ekrano etiketes. Projektams, kuriems taikomi specifiniai sąsajos reikalavimai, taip pat galimos alternatyvios angliškos sąsajos etiketės.

Roboto spalva

Standartinės spalvos yra mėlyna, telekomunikacijų pilka, raudona, geltona ASD, geltona FLK, signalinė balta, žolės popierius ir šviesiai pilka. Galima pritaikyti ir kitas spalvas, kurių pristatymo laikas yra 45 dienos.



Sukurkite savo individualų robotą







CRP pramoninių robotų kokybės valdymas



CRP taiko kokybės kontrolę atliekant medžiagų tikrinimą, tikslumo patikrą, gamybos testavimą ir galutinį našumo vertinimą, kad būtų išlaikyta pastovi roboto kokybė prieš pristatymą.

  • Priimamų medžiagų patikrinimas- Tikrina gaunamų medžiagų kietumą, matmenis, medžiagų sudėtį ir išvaizdą, kad įsitikintų, jog pagrindiniai komponentai atitinka CRP kokybės reikalavimus.
  • Trijų koordinačių patikrinimas- Prieš pradėdami gaminti, tikrina roboto korpuso liejinius ir apdirbtas dalis, ar nėra lygumo, vertikalumo, koncentriškumo, tarpų tarp skylių ir diafragmos.
  • Skaitmeninės gamybos atsekamumas- Po matmenų patikrinimo naudoja QR kodo identifikavimą, kad sujungtų komponentų duomenis su gamybos procesu, kad būtų galima atsekti kokybės valdymą.
  • Komponentų kokybės kontrolė- Atlieka visą pagrindinių roboto komponentų patikrinimą ir valdo tiekėjo kokybę, kad nustatytų ir atsektų galimas partijos lygio problemas.
  • Apkrovos senėjimo bandymas- Atlieka 24 valandų didžiausios apkrovos senėjimo bandymus, kad įvertintų roboto veikimo stabilumą nuolatinės apkrovos sąlygomis prieš pristatymą.
  • Veikimo testavimas- Galutinio roboto veikimo įvertinimo metu tikrinamas padėties nustatymo tikslumas, triukšmas, neįprasti garsai ir elektros spintos suderinamumas.
  • Galutinė kokybės patikra- Prieš išsiuntimą atlieka išsamius patikrinimus, kad patikrintų roboto veikimą ir konfigūraciją pagal kliento užsakymo reikalavimus.

Šie kokybės valdymo procesai užtikrina atsekamus patikrinimus ir bandymus nuo gaunamų medžiagų iki galutinio pristatymo, taip užtikrinant nuoseklų CRP pramoninių robotų gaminių veikimą.

CRP Industrial Robotics Testing Center







Kodėl verta rinktis CRP kaip savo pramoninio roboto gamintoją?



CRP sujungia robotikos mokslinius tyrimus ir plėtrą, gamybą ir technines žinias, kad palaikytų pramonės automatizavimo projektus.

Ilgametė pramonės patirtis

CRP kuria robotų valdymo sistemas nuo 2007 m., o 2012 m. įsteigė savo robotų kompaniją. Daugiau nei 35 000 m² ploto pramoninių robotų bazė apima pramoninių robotų, valdiklių, pavaros ir valdymo sistemų bei kitų pagrindinių komponentų mokslinius tyrimus ir plėtrą bei gamybą.

Įrodyta techninė kompetencija

CRP turi daugiau nei 400 autorizuotų intelektinės nuosavybės teisių, įskaitant daugiau nei 40 išradimų patentų. Jos techninės galimybės apima roboto valdymą, pavaros sistemas, išmanųjį jutimą ir visišką pramoninių robotų kūrimą.

Kontroliuojama gamyba ir kokybės valdymas

CRP valdo pagrindinius pramoninių robotų ir pagrindinių komponentų gamybos procesus savo gamybos sistemoje. Šis integruotas metodas palaiko roboto surinkimo, komponentų integravimo, testavimo ir galutinio pristatymo nuoseklumą.

Sukaupta pasaulinė patirtis

CRP aptarnavo daugiau nei 500 klientų visame pasaulyje, o jos robotai eksportuojami į Pietryčių Aziją, Indiją, Pakistaną, Turkiją, Europą ir Lotynų Ameriką. Jo pramoniniai robotai naudojami tvarkant, suvirinant, formuojant padėklus, purškiant, poliruojant ir šlifuojant.







Visapusiškas CRP palaikymas jūsų robotų projektams



CRP teikia techninę ir aptarnavimo pagalbą nuo roboto įrengimo ir mokymo iki ilgalaikės priežiūros po pardavimo.

Techninė pagalba vietoje

CRP teikia pagalbą vietoje, kai roboto diegimo metu reikalinga techninė pagalba.
Pagalba vietoje apima:
• Roboto patikra vietoje
• Montavimo nurodymai
• Pagalba paleidimui
• Techninių gedimų šalinimas
• Techninė pagalba vietoje

Robotų mokymo paslaugos

CRP organizuoja mokymus, pagrįstus kliento roboto pritaikymu ir veiklos reikalavimais.
Į mokymus įeina:
• Robotų produktų mokymas
• Roboto valdymo mokymas
• Programavimo mokymai
• Techninės priežiūros mokymai
• Mokymų palaikymas vietoje

Ilgalaikis aptarnavimas po pardavimo

CRP teikia nuolatinę pagalbą po to, kai robotas pristatomas ir pradedamas eksploatuoti.
Pagalba po pardavimo apima:
• 2 metų roboto garantija
• Remonto palaikymas iki 5 metų po gaminio nutraukimo
• Pakeitimo parama iki 10 metų
• Atsarginių dalių prieinamumas



Aptarkite savo projektą







DUK



K: Ar CRP gali rekomenduoti tinkamą roboto konfigūraciją mano medžiagų tvarkymo projektui?

A: Taip. CRP įvertina jūsų ruošinio specifikacijas, apdorojimo procesą ir gamybos išdėstymą, kad rekomenduotų tinkamą roboto konfigūraciją ir padėtų suderinti įrangos pasirinkimą su jūsų projekto reikalavimais.

Kl.: Ar CRP gali pateikti techninius roboto integravimo dokumentus?

A: Taip. CRP gali pateikti atitinkamus sąsajos brėžinius, diegimo informaciją ir eksploatacinę dokumentaciją, kuri padės sistemos integratoriams paruošti montavimo darbus ir prijungti robotą su išorine įranga.

Kl.: Ar CRP gali palaikyti pritaikytus sistemos integratorių tvarkymo sprendimus?

A: Taip. CRP bendradarbiauja su sistemų integratoriais, kad koordinuotų robotų konfigūracijas, galutinius vykdytojus, valdymo sąsajas ir konkrečių automatizavimo programų darbo eigą.

K: Kaip CRP padeda klientams paleisti robotą?

A: CRP teikia technines instaliavimo, veikimo ir programavimo gaires, o prireikus yra pagalba vietoje, padedanti išspręsti sąrankos problemas ir suderinti robotą su aplinkine įranga.

Kl .: Kokią pagalbą po pardavimo CRP teikia ilgalaikiam veikimui?

A: CRP teikia nuolatinį techninį palaikymą ir atsarginių dalių prieinamumą, kuriam suteikiama dvejų metų roboto garantija. Pagalba remontui teikiama iki penkerių metų po gaminio nutraukimo, o pakeitimo pagalba – iki dešimties metų.

Kl.: Ar CRP gali tiekti robotus kelių blokų automatizavimo projektams?

A: Taip. Turėdamas nusistovėjusią gamybos bazę ir patirtį, aptarnaujančią daugiau nei 500 klientų visame pasaulyje, CRP gali koordinuoti robotų konfigūracijas, kiekius ir pristatymo grafikus, kad palaikytų kelių įrenginių automatizavimo projektus.
